任意歯形のダイレクト ギヤ ミーリング（DGM-FreeProfile）

近年、インボリュート歯車より性能の向上を目指したサイクロイド歯車や大きな減速比が得られる波動歯車など、インボリュート歯形では無く歯形の点列データから歯車を加工する仕事が増えてきました。

このような点列データからなる任意の歯形形状の歯車をインボリュート歯形のDGMと同じようにディスクカッター等のDGM用の工具で加工出来るようにするのが任意歯形のダイレクト ギヤ ミーリングです。
もちろんインボリュート歯車も歯形の点列データがあれば、加工することが出来ます。

※現在は平歯車のみの対応です。（将来は、はすば歯車も対応予定）
※現在は5軸加工機用のDGMのみ対応しております。（需要が多ければホブ盤用も対応致します）

プログラム概要

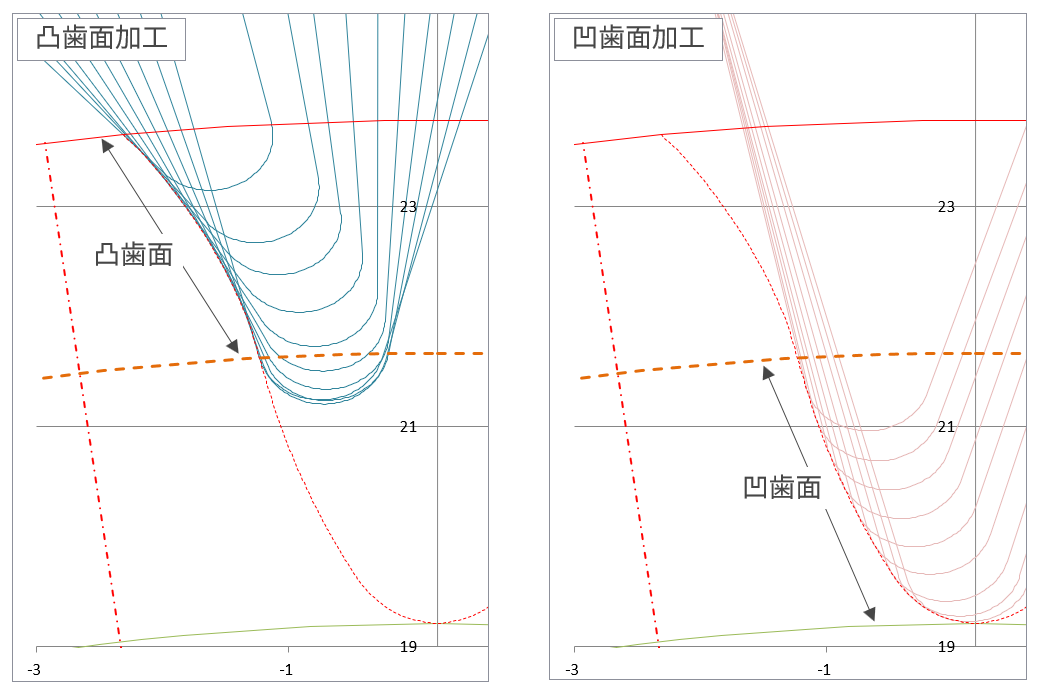

下の図はサイクロイド歯車のような歯形加工パスの一例です。
本プログラムでは、歯面を"凸歯面"と"凹歯面"の2つに2分けて考え、凸歯面ではディスクカッター等のDGM用工具の直線部で加工し、凹歯面では刃先のR部分で加工するようにパスを作成します。

本プログラムでの歯面修正は、歯形の修正は点群データの形状を変更しないと行うことが出来ませんが、その他の歯厚・クラウニング・ネジレ角（歯スジ）の調整はDGMと同様に、加工後の歯車測定の結果に基づきマクロ変数に補正値を与えるだけで簡単に調整することが出来ます。

また、お客様（設計者様）から頂いた点列データは、そのままでは使用出来ずデータの修正（座標変換）が必要な場合が多くなります。
そのようなデータの座標変換を行ったり、データを管理するソフトウェアは、”DGM-FreeProfile" とは別にフリーソフトとして、以下のリンクから入手することが可能です。

ダウンロード

プログラムは以下のリンク先からダウンロード可能です。
現在、プログラムは試用版で、2022年12月末までは試用可能です。

  dgm-freeprofile（任意歯形のDGM）のダウンロード

価格・利用規約

DGM-FreeProfileは、インボリュート歯車用のDGMのオプションとしています。
インボリュート歯車用のDGMを契約頂いているお客様は、オプション機能として初回導入時に費用は発生しますが、保守サポート費用には追加費用はありません。

DGMの価格は以下のリンク先からご確認ください。

  価格と利用規約

取扱説明

ダイレクトギヤミーリングの操作説明は、現在、Skype等のよるWeb会議により行っております。
現在はソフトウェアの拡充やブラッシュアップに力を注ぎたいのですが、お客様の増加に合わせて、動画かHP上に取扱説明を記載していこうと思っています。 いずれにしても、この場所を起点に取扱説明書を連絡していく予定です。
