SHV・HONの歯先軌跡の描画
ギヤシェービング（SHV）やギヤホーニング（HON）加工に必要な計算を行います。
プログラム概要

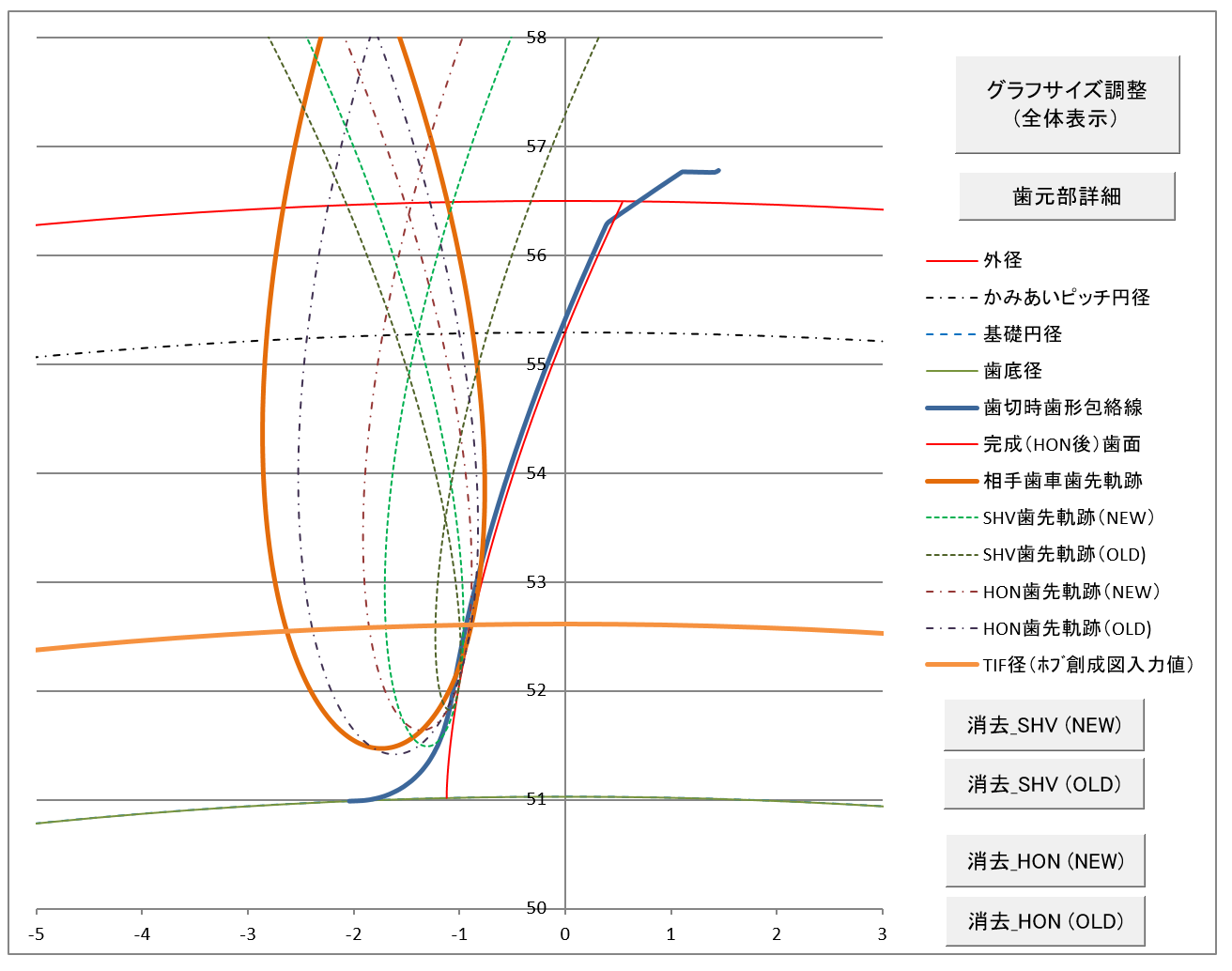

歯先軌跡の描画
まず、ホブカッターの諸元から加工される歯車の正確な形状（ホブカッター軌跡の包絡線）を 描画します。そして、その歯切形状に対してSHVカッター・HON砥石・かみあう相手歯車の歯先が 通る軌跡を描画することで、歯底形状の細かな干渉のチェックを行うことが出来ます。

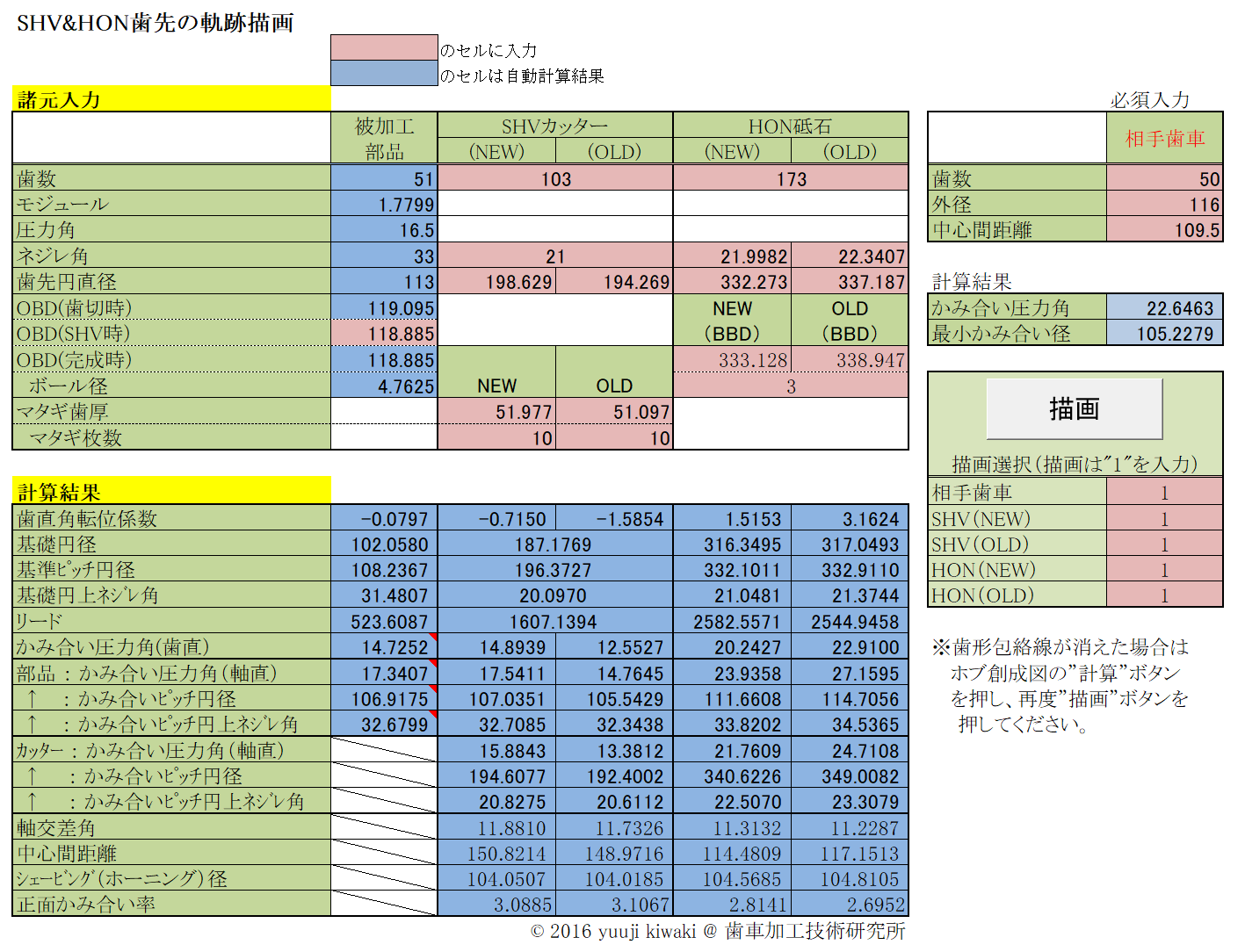

下が諸元入力と計算結果の数値の画面です。

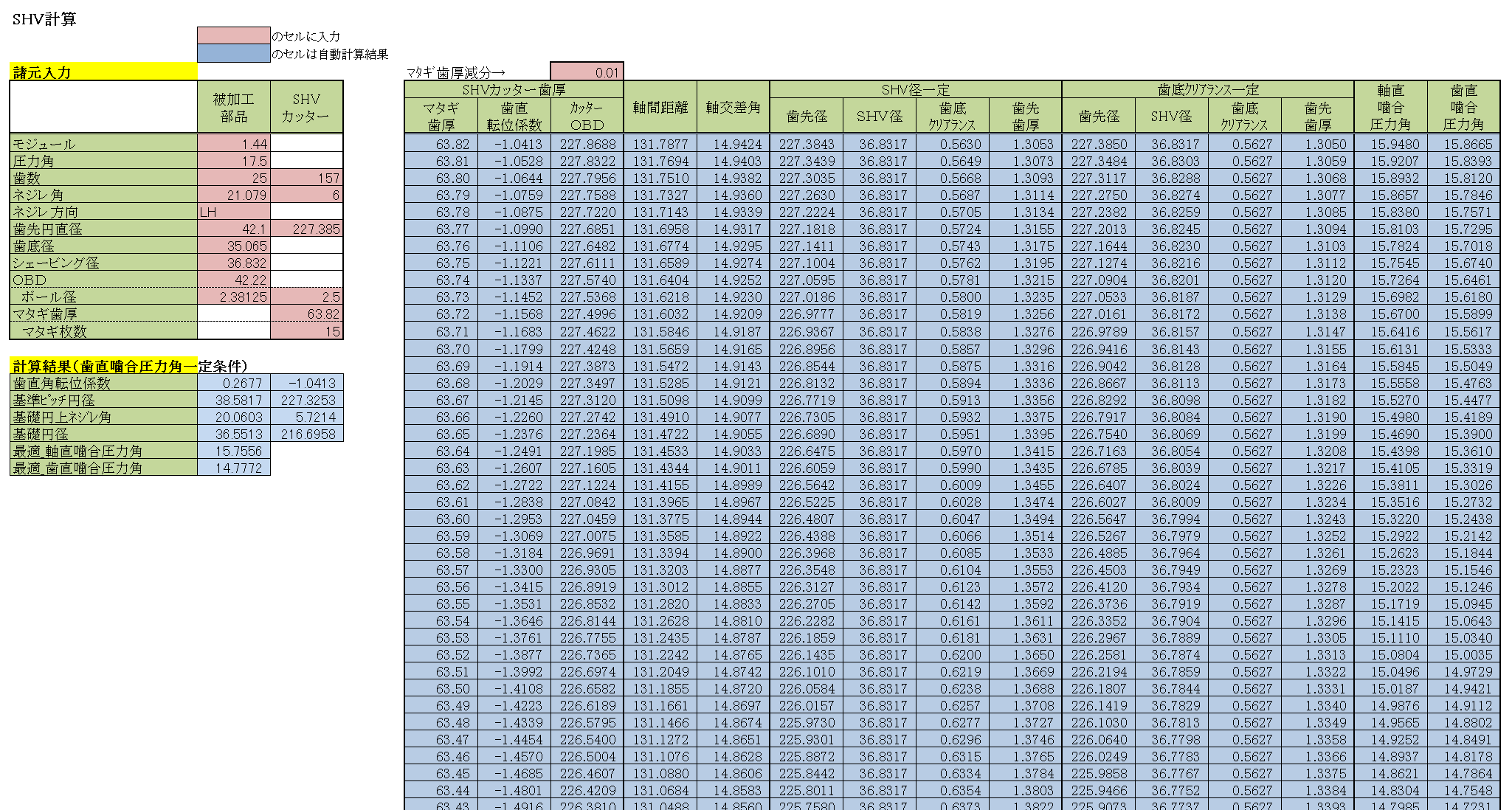

SHVカッター再研削表
SHVカッターの諸元からSHVカッターの再研削表を作成します。
加工時の左右歯面の負荷変動が同じとなる"最適かみ合い圧力角"を確認し、
"SHV径一定” と "歯底クリアランス一定" の両方式で、SHVカッターの
歯厚と歯先径の寸法を決める再研削表を作成します。
ギヤホーニング用ドレスギヤ・砥石設計の支援ツール
ギヤホーニングにおいても最適かみ合い圧力角を確認し、"交差角一定方式"と 交差角変動方式" 両方でのドレスギヤと砥石の設計を支援する計算を行います。
