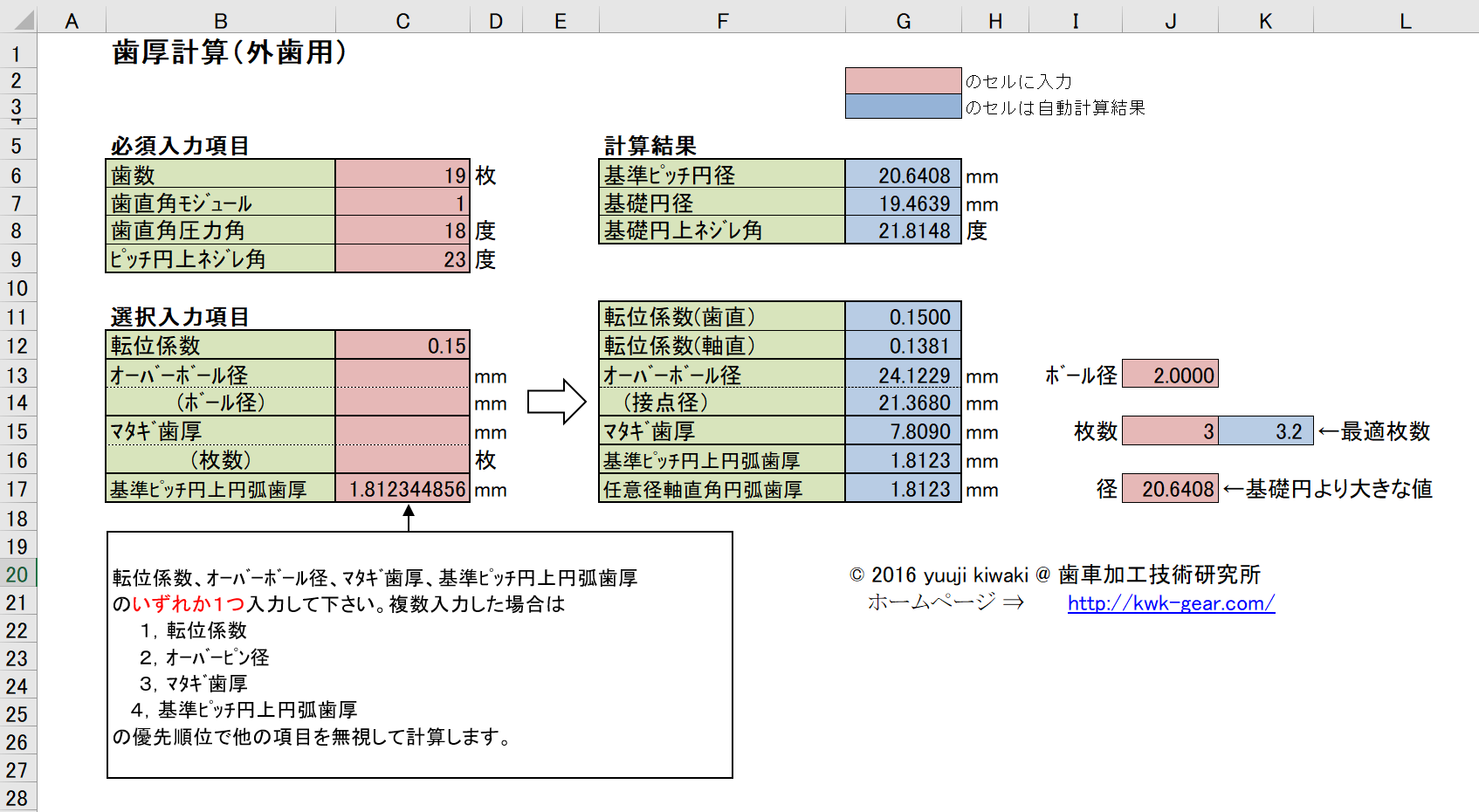

歯厚計算

歯車の歯厚寸法を換算を換算するプログラムです。

プログラム概要

はすばと平歯車の歯厚(オーバーボール径、マタギ歯厚、転位係数、等のいづれか)の値を、他の歯厚を表す値に変換するプログラムです。外歯用と内歯用の計算シート があります。
Vectorでフリーソフトとしてダウンロード可能です。

エクセルのVBAにより、歯車の計算を関数化しており、この関数を利用すると独自の歯車の歯厚計算シートを作成することも可能です。本ホームページの ” お問合せから” 連絡頂ければVBAのマクロプログラムを閲覧するパスワードをお伝え致します。



歯厚計算

エクセルの歯厚計算とほぼ同じ計算が出来る物を、Webプログラミングで作成しました。(2021-3-22)
歯厚計算へのリンク
もう少し修正したり、今後歯車の描画まで発展させたいのですが、現時点ではここまでなので、上記リンクからひっそりと公開させて頂きます。
